15V/0.3A智能家電應用方案
概述 該方案關于電磁爐用BUCK-BOOST方案開關電源的樣板設計報告。該報告提供了輸出單路15V 輸出非隔離開關電源，使用了Chipown設計研發的離線式集成電源控制芯片PN8054
| 特征 輸入電壓：90~265V 輸出功率：≤4.5W 輸出電壓：15V 輸出電流：0.3A |
電源原理圖

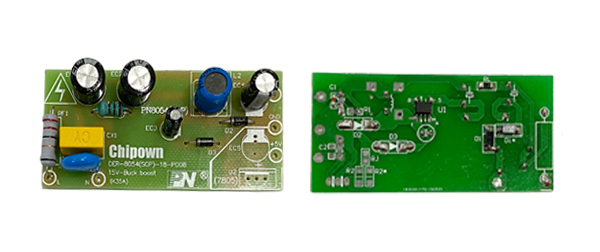

PCB及Demo實物圖

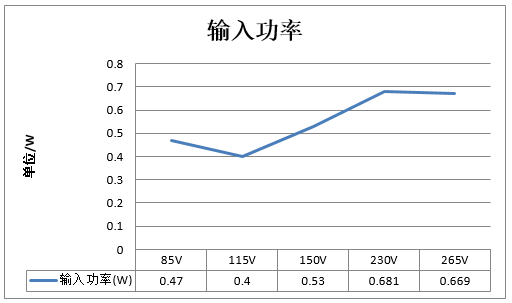

測試數據
| No. | RefDes | Part | Description | Package | Count | Soldering | unit cost |
|---|---|---|---|---|---|---|---|
| 1 | CX1 | X電容 | 0.1uF/250Vac | P=15mm | 1 | ||
| 2 | MOV1 | 壓敏電阻 | 10D471 | P=10mm | 1 | ||
| 3 | EC1 | 電解電容 | 400V4.7uF | E/C10.0 | 1 | ||
| 4 | EC2 | 電解電容 | 400V4.7uF | E/C10.0 | 1 | ||
| 5 | EC3 | 電解電容 | 4.7uF/25V | E/C5.0 | 1 | ||
| 6 | EC4 | 電解電容 | 470uF/25V | E/C10.0 | 1 | ||
| 7 | D1 | 二極管 | 1N4007 | DO-41 | 2 | ||
| 8 | D2 | 二極管 | 1N4007 | DO-41 | 2 | ||
| 9 | D3 | 快速二極管 | ES1J （Trr=35nS） | SMD | 1 | ||
| 10 | L1 | 色環電感 | 1mH | 0510 | 1 | ||
| 11 | FR1 | Res | 10R/2W 線繞電阻 | 插件 | 1 | ||
| 12 | U1 | IC | PN8054 | SOP7 | 1 | ||
| 13 | L2 | 電感 | EE10 1.6mH | EE10 4+4 | 1 | ||
| 14 | R1 | 貼片電阻 | 4.7K 5% | 0805 | 1 |
