【五代網紅】帶PFC的100W多口快充方案，四顆套片超高性價比！
1
芯片介紹
PN8280基于COT控制的PFC芯片，采用恒定導通時間(COT)控制，精準谷底開通提高轉換效率，同時具有9V-50V寬電壓工作范圍、輸入電壓前饋補償以及全面的保護功能等優點。
PN8213基于QR-lock控制的反激芯片，實現真正QR-Lock技術，環路高度穩定，進口替換的適配度更高，最高支持500kHz工作頻率，減小變壓器及輸出電容體積；典型轉換效率大于93%，提升充電器功率密度。
PN8601采用自適應死區控制的同步整流芯片，適用于CCM、DCM和QR多種工作模式，具有自適應死區時間控制技術以及高壓自供電技術，低輸出電壓下仍能正常工作，同時輕載模式可實現更低的空載功耗。

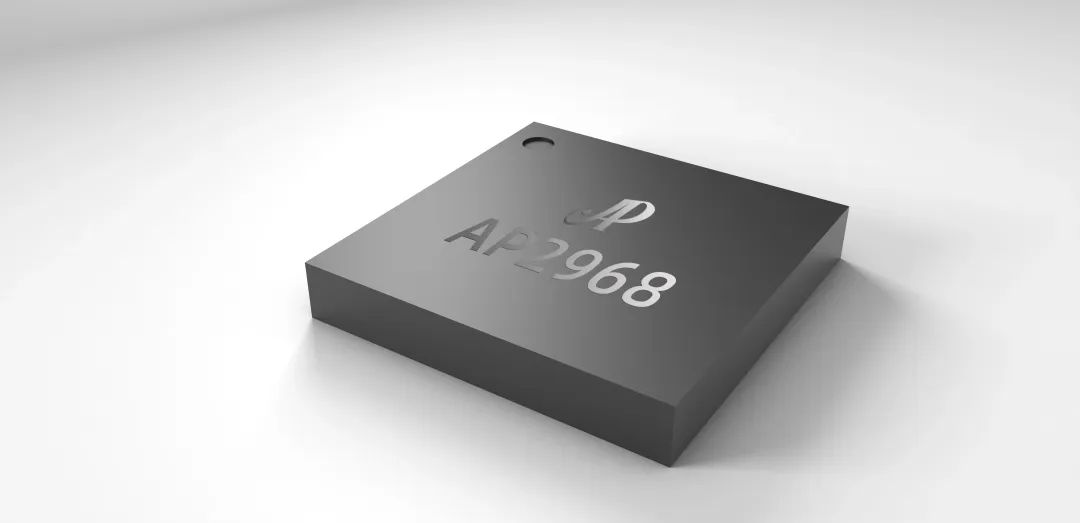

AP2968基于經典峰值電流控制的DC-DC芯片，是一款高效率帶CC/CV功能的同步降壓芯片，在4.5V~36V寬輸入范圍內可提供6A輸出電流，特別適應于 USB PD 應用。
COT控制是如何實現功率因數校正？
備注：Ton是導通時間，Toff是消磁時間，Ts是開關周期，L是PFC電感感量。
在CRM模式下，上述公式中Ton+Toff=Ts，只要導通時間Ton固定即可讓輸入交流電流Iac(t)與交流電壓Vac(t)同相位，實現PFC功能。
2
DEMO實物圖
3
原理圖
4
電感設計
電氣規范:
初級繞組電感量 (Lp) =250±5%uH @10kHz
5
變壓器
電氣規范:
初級繞組電感量 (Lp) =450±6%uH @10kHz
6
轉換效率
7
啟機時間
VIN=90Vac/60Hz, 空載
啟動時間320mS
VIN=264Vac/50Hz, 空載
啟動時間197mS
8
輸入Brown in/out電壓
空載，Brown in電壓76.3VAC
空載，Brown out電壓64.4VAC
9
反激主功率管應力測試
測試條件：VIN=264VAC , Vo=20V5A
測試結果：Vds_MAX = 662 V
10
PFC功率管應力測試
測試條件：VIN=264VAC, Vo=20V5A
測試結果：Vds_MAX = 426 V
11
反激同步功率管應力測試
測試條件：VIN=264VAC, Vo=20V5A
測試結果：Vds_MAX = 97.6 V
12
磁芯元器件飽和測試
PFC電感電流
Vin=90Vac，輸出滿載
反激變壓器電流
Vin=90Vac，輸出滿載
13
溫升測試
14
EMC測試
