【便攜儲能】主功率模塊架構分析與驅動IC選型錦囊

發布時間 2023-05-15 |

| 返回

小功率便攜儲能(200W~600W)的主功率變換器拓?fù)浼軜?gòu)如下圖所示。電池充電與電池放電采用獨立模塊實現，能量在開關變換器中只能單向流動。

1. AC-DC charger用于將市電能量轉移至電池組，對電池充電。拓?fù)浼軜?gòu)為反激變換器，控制芯片可采用PN8213，因功率較小不需要專用驅動芯片;

2. DC-DC converter用于將電池電壓隔離并升壓，拓?fù)浼軜?gòu)為推挽變換器，驅動芯片推薦雙通道低側驅動PN7762；

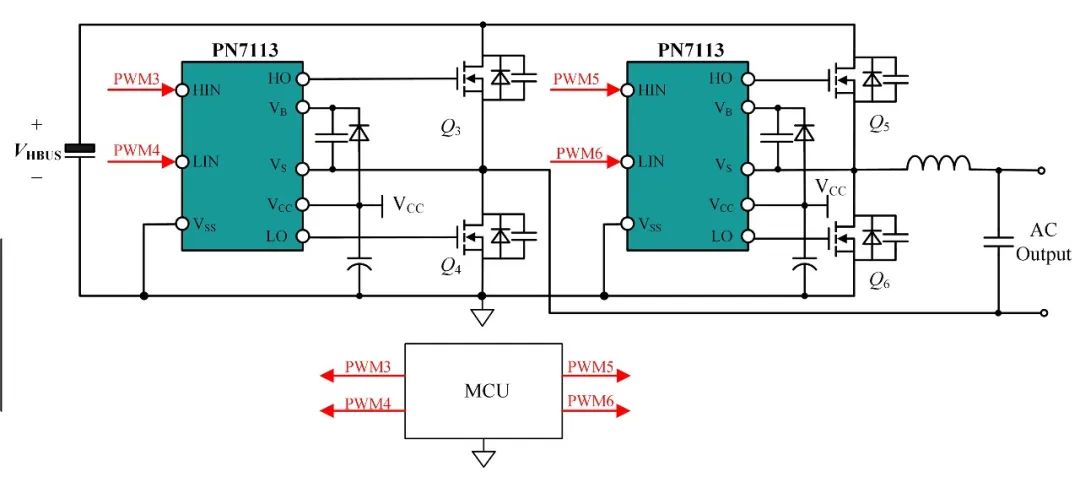

3. DC-AC inverter用于將高壓直流逆變成交流市電，拓?fù)浼軜?gòu)為全橋逆變器，通常采用MCU作為主控，驅動芯片優選電平移位半橋驅動PN7113。

PN7762 驅動芯片簡介

PN7762是一款雙通道低側驅動器，具有以下亮點：

VDD供電范圍4.5V~24V，所有管腳耐壓均大于24V，超高可靠性
兩通道延時匹配佳，典型值1ns
傳播延時低，典型值22ns
驅動能力強，5A拉灌電流能力
具有外部使能功能，EN為低電平時關閉OUT

PN7113 驅動芯片簡介

PN7113是一款基于電平移位技術的半橋驅動器，具有以下亮點：

浮地側耐壓大于600V，適用于400V直流母線應用
抗干擾能力強，CMTI大于50kV/μs，Vs負壓能力-8V
兩通道延時匹配佳，小于30ns
傳播延時低，典型值130ns
驅動能力強，2.5A拉灌電流能力

中大功率便攜儲能(600W~3000W)的主功率變換器拓?fù)浼軜?gòu)如下圖所示，能量在開關變換器中可雙向流動：S1閉合能量從市電流向電池，電池充電；S1斷開能量從電池流向負載，電池放電。

1. 電池充電模式：Converter I工作在PWM整流器模式，實現功率因數校正并產生高壓直流母線；Converter II為LLC諧振變換器，開環工作于諧振點，整個變換器近似等價為直流變壓器(DCX)，產生低壓直流母線；Converter III工作在Buck變換器模式，對電池進行充電。

2. 電池放電模式：Converter III工作在Boost變換器模式，用于將電池電壓升壓至低壓直流母線；Converter II為LLC諧振變換器，開環工作于諧振點，整個變換器近似等價為直流變壓器(DCX)，產生高壓直流母線；Converter III工作在全橋逆變器模式，將高壓直流母線逆變成交流市電，為電子設備供電。

驅動芯片在能量雙向主功率變換器中如何選??？以一個H橋為例說明如下：

優選方案一

當MCU控制器與功率變換器共地，可選擇兩顆基于電平移位技術的半橋驅動芯片，根據母線電壓選擇驅動芯片：低壓直流母線選取150V耐壓驅動芯片PN7011，高壓直流母線選取600V耐壓驅動芯片PN7113。

備選方案

當MCU控制器與功率電路共地，可選取兩顆單通道隔離驅動PN7901M和一顆雙通道低側驅動PN7762。

優選方案二

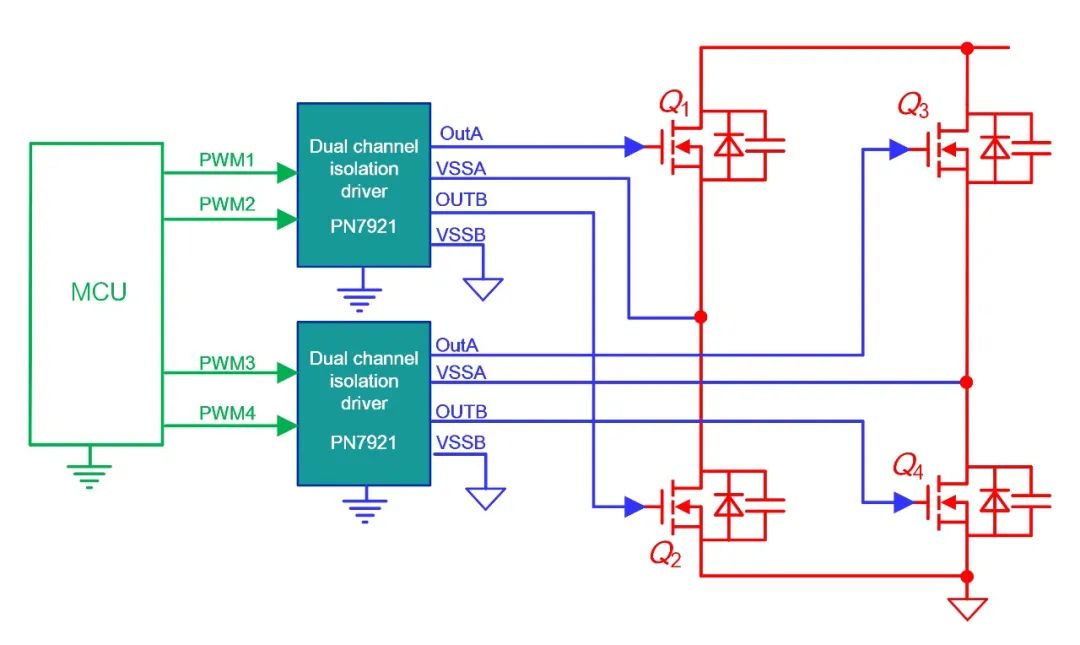

當MCU控制器與功率變換器不共地，可選擇兩顆基于容隔離技術的半橋驅動芯片PN7921（或四顆單通道隔離驅動PN7903）。

PN7011 驅動芯片簡介

PN7011是一款基于電平移位技術的半橋驅動器，具有以下亮點：

浮地側耐壓大于150V，適用于120V直流母線應用
抗干擾能力強， CMTI大于50kV/μs
兩通道延時匹配佳，典型值3ns
傳播延時低，典型值30ns
驅動能力強，4A拉灌電流能力

PN7921 驅動芯片簡介

PN7921是一款基于OOK調制的容隔離雙通道驅動器，具有以下亮點：

寬體SOP16封裝，隔離電壓大于5700V
抗干擾能力強， CMTI大于150kV/μs
兩通道延時匹配佳，小于2ns
傳播延時低，典型值44ns
驅動能力強，4A/8A拉灌電流能力

PN7903 驅動芯片簡介

PN7903是一款基于OOK調制的容隔離單通道驅動器，具有以下亮點：

寬體SOP6封裝，隔離電壓大于5700V
抗干擾能力強， CMTI大于150kV/μs
傳播延時低，典型值70ns
脈寬畸變失真小，小于35ns
驅動能力強，4.5A/5.3A拉灌電流能力

PN7901M 驅動芯片簡介

PN7901M是一款帶米勒鉗位的容隔離單通道柵極驅動芯片，具有以下亮點：

采用SOP8封裝，輸入輸出隔離電壓大于2500V
電源電壓范圍寬：
VCC1：3.1V～24V，VCC2：13V～24V
驅動能力強，5A拉灌電流能力
帶米勒鉗位功能，3A拉電流能力
抗干擾能力強， CMTI高達150kV/μs

含寄生參數的功率MOSFET及其驅動電路如下圖所示，其中Rup和Rlow為驅動芯片輸出級上管和下管導通電阻，Rg為外部驅動電阻，Rgi為功率器件內部柵極電阻，Ls為柵極寄生電感，Cgs、 Cgd、 Cds為功率管的柵源、柵漏、漏源之間的寄生電容。
