【一站式】原邊/同步/PD協議，30W GaN高集成快充方案
芯片亮點
原邊主控、副邊同步、快充協議均實現功率集成，外圍精簡；
PN8782內置700V/0.47Ω高壓GaN FET和高壓?jiǎn)?dòng)；
PN8309H集成95V/10mΩ SGT MOS；
AP5811集成30V/10mΩ Loadswitch。
高壓?jiǎn)?dòng)+QR-Lock控制+GaN+同步整流，提升轉換效率。
QR-Lock控制，開關頻率高達200kHz以上，輸出電壓紋波小，輸入僅需2顆22uF/400V高壓電解電容，顯著降低成本。
通過HV腳監控市電，實現精準市電欠壓+過壓雙重保護，為GaN器件安全運行保駕護航。
DEMO介紹
1
主要規格
? 輸入電壓：90Vac~264Vac
? 輸出規格：5V3A, 9V3A, 15V2A, 20V1.5A
? 待機功耗：<75mW
? 平均效率：滿足CoC_V5_Tier2能效要求
? 輸出電壓紋波：<200mV
? 快充協議：AP5811支持BC1.2/QC2.0/QC3.0/SCPA/AFC/
PD2.0/PD3.1/PPS/Apple 5V2.4A協議
2
Demo實物圖
PCBA尺寸：39mm(L) * 34.5mm(W) * 20mm(H)
3
原理圖
4
變壓器設計
電氣規范:
① 初級繞組電感量 (Lp) =450±5%uH@10kHz
② 電氣絕緣=3.75kV, 50/60Hz, 1分鐘 (pins1~2 to pins A~B)
5
測試數據
5.1
轉換效率
5.2
空載待機功耗
5.3
輸出電壓紋波
5V3A, VOUT=106mV
9V3A, VOUT=146mV
15V2A, VOUT=124mV
20V1.5A, VOUT=104mV
5.4
市電保護
BNI: 71.7Vac
BNO: 63.6Vac
OVP: 364Vac
OVP恢復: 335Vac
5.5
功率管應力測試
測試條件: VIN=264Vac, VOUT=20V1.5A
測試結果: PN8782 Vds電壓應力562V，小于700V限制，余量充足
PN8782 Vds波形
測試條件: VIN=264Vac, VOUT=20V1.5A
測試結果: PN8309H Vds電壓應力79.5V，小于95V限制，余量充足

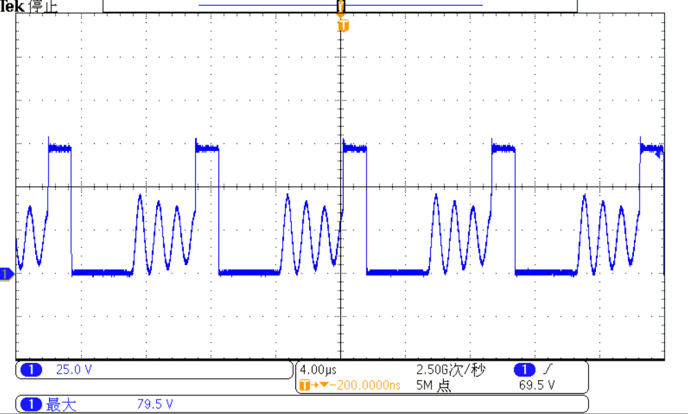

PN8309H Vds波形
5.6
溫升測試
VIN=90Vac,
VOUT=20V, IOUT=1.5A
VIN=264Vac,
VOUT=20V, IOUT=1.5A
5.7
傳導&輻射測試
（1）EMI傳導測試
VIN=230Vac/50Hz
20V1.5A，L線
VIN=230Vac/50Hz
20V1.5A，N線
（2）EMI輻射測試
VIN=230Vac/50Hz,
20V1.5A，水平
VIN=230Vac/50Hz,
20V1.5A，垂直
