12V2A創新套片，SOP8全集成！去Y！
關注"芯朋微電子"↑ 只發原創技術干貨
PN8390芯片亮點
1. 高壓?jiǎn)?dòng)+5種CV工作模式：順繞變壓器可滿足CoC V5 Tier2，便于去Y設計
2. 閉環恒流技術：實現CCM、DCM任意工作模式恒流，CC精度5%以內
3. 專利快環+慢環雙環控制技術：徹底解決PSR抗干擾性和動態負載響應矛盾
4. CP+CC+CV三段啟動：輸出電壓上升時間小于30ms，Vds尖峰顯著降低
5. 內置十重安全保護：讓電源方案更安全、更精簡
PN8309M芯片亮點
1. 電流跟蹤關斷技術：實現30ns快速關斷，支持CCM、QR、DCM工作模式，應用范圍廣
2. 雙供電技術+高雪崩耐量智能SGT：支持寬輸出，輕松滿足6kV雷擊要求
3. 外圍精簡：僅一顆限流電阻和供電電容
01
電源主要規格
輸入電壓：90V~264Vac
輸出規格：12V2A
待機功耗：＜75mW
平均效率：＞86.8％
Demo尺寸：
64mm（長）*39mm（寬）*22mm（高）
02
DEMO 實物圖
04
變壓器設計
電氣規范：
1. 初級繞組電感量(Lp)=1500±5%uH @10kHz
2. 電氣絕緣=3KV, 50/60Hz, 1分鐘(pins1~4 to pins 6~5)
材料：
1. 磁芯 : EE22（PC95）
2. 骨架: EE22（ Ae：62mm2）
3. 初級線規格: Type 2-UEW
4. 次級線規格: 三重絕緣線
5. 絕緣膠帶: 3M1298或同規格
05
測試數據
5.1 待機功耗
5.2 紋波測試
5.3 轉換效率
5.4 啟機時間
啟機時間為78ms
@VIN=90Vac/60Hz, 滿載
啟機時間為64ms
@VIN=264Vac/50Hz, 滿載
5.5 原邊電壓應力
原邊主控電壓應力為590V，小于650V規格限制
@VIN=264VAC/50Hz, Full Load
5.6 副邊同步整流電壓應力
副邊同步整流電壓應力為60.4V，小于90V規格限制
@VIN = 264VAC/50Hz, Full Load
5.7 溫升測試
Vin=90VAC/264VAC/220VAC，
Vout=12V，Iout=2A
5.8 EMC測試

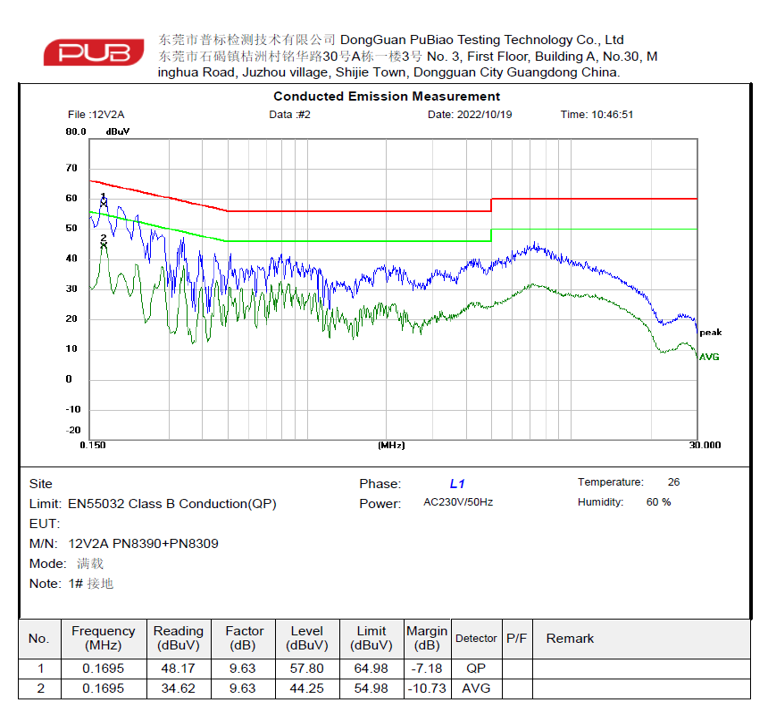

（1）傳導測試：
VIN=230VAC/50Hz
12V2A，L線
VIN=230VAC/50Hz
12V2A，N線

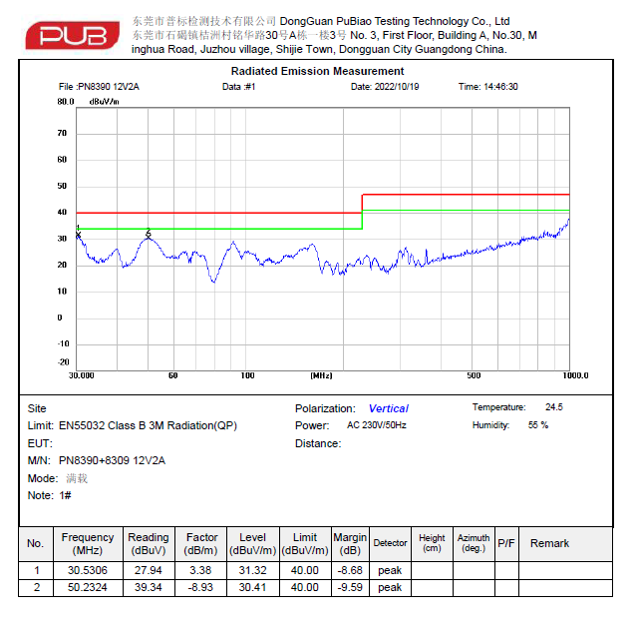

（2）輻射測試：
VIN=230VAC/50Hz
12V2A，垂直
VIN=230VAC/50Hz
12V2A，水平
? ESD滿足IEC61000-4-2，8kV/15kV等級要求
? EFT滿足IEC61000-4-5:2004，4kV等級要求
? Surge滿足IEC61000-4-5:2005，4kV等級要求
? 交流絕緣滿足3.75kVAC要求
1.輸出恒流點通過Np、Ns、Rcs調整，12V2A應用建議匝比8~10；
Note：VCC_R為恒流調制參考電壓，典型值為2.6V；KCC為恒流調制系數，典型值為13.6。
2. 輸出電壓通過R5、R6、Ns、Na設定；
3. Lp影響內部恒流算法，務必大于1.2mH， Lp越大轉換效率越高；
4. 為避免漏感振蕩影響采樣，Rcd串聯電阻R3推薦值150Ω，C3推薦值47pF；
5. 為提高PN8390 VDD ESD能力，R4推薦值4.7Ω；同步整流PN8309M供電引腳的R1、C1形成的低通濾波器，可增強系統ESD能力 ，R1推薦值20Ω，C1推薦值1uF。
